Почему падает давление в котле при включении горячей воды — разбираем причины

Утечка в системе отопления

Первое что следует проверить при медленном снижении давления это утечка теплоносителя из труб или прохудившихся радиаторов. А в качестве теплоносителя чаще всего что? Правильно, вода!

Поверьте! Такую утечку, в отопительный сезон, обнаружить непросто, а дело в том, что вы не увидите на полу лужу, ну разумеется если только это не серьёзная протечка, но в таком случае и давление упадёт моментально. Чаще всего утечка будет в виде капелек и эти капельки вы не увидите, поскольку с нагретых труб они быстро испаряются.

В результате, медленно, но верно давление будет падать. Вы раз за разом подливаете воду и этим продолжаете убивать радиаторы. Потому как кислород выделяемый из поступившей, свежей воды, не идёт им на пользу. К тому же большинство моделей котлов имеет защиту и при недостаточном давлении просто отключаются, хорошо если вы будете дома и отреагируете на проблему, а если дома долго никого нет???? То это может обернуться ещё куда большими трудностями.

Как и где искать утечку

Обращать внимание нужно на пробки радиаторов, места соединения или пайки труб и фитингов. Часто можно увидеть следы от потёков воды в виде ржавых или солевых разводов. Но это зависит от состава воды в вашей местности

Но это зависит от состава воды в вашей местности.

Не редко современные радиаторы, алюминиевые или биметаллические, так же приходят в негодность, порою в крайне незаметных местах, между рёбрами или снизу начинают подкапывать из-за коррозии металла. Не ржавчины конечно, но разные химические процессы тоже повреждают их. Радиаторы нужно внимательно осматривать во время поиска утечки.

Легче будет обнаружить разного рода протечку, если отключить на некоторое время отопление, дать остыть радиаторам и добавить давление до примерно 2.5 Бара. После этого можно будет увидеть капли или лужицы на полу. Внимательно осматривайте полы под радиаторами, места подключения труб, места пайки.

Котёл тоже может быть причиной утечки. Например протекает сам первичный теплообменник или места его соединения. Но пока это небольшие капельки, вы ничего не заметите, во время работы котла они испаряются. Как начнёт протекать активнее, заметите «капель» из котла.

Не зависимо, горит горелка или нет, подкапывающие краны подпитки или клапан аварийного сброса, будут хорошо заметны.

Итак, первая причина падения давления в системе — Утечка теплоносителя.

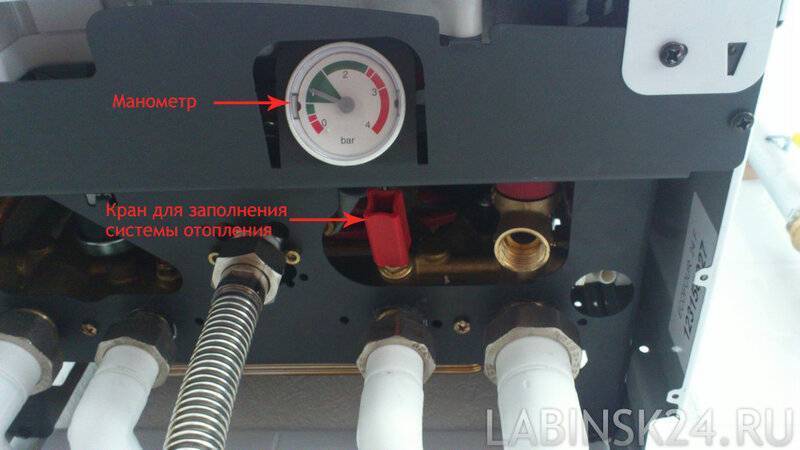

Как проверить давление в котле и сети

Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.

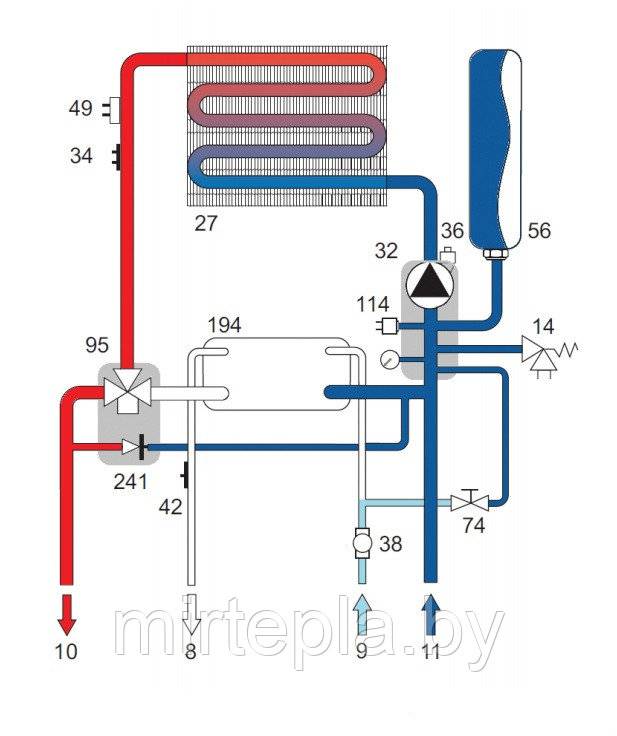

Чтобы разобраться в причинах поломки, необходимо понимать, как работает котел. Двухконтурные приборы «Аристон», «Бакси» и другие модели имеют нескольких блоков. В газовом узле происходит зажигание и горение, водяной узел отвечает за подачу воды и давление в магистрали. Дымоотводный блок выводит продукты сгорания на улицу.

Как только вы запускаете котел, срабатывает насос, который закачивает воду в систему. Открывается газовый клапан. Жидкость циркулирует по трубкам теплообменника, а горелка равномерно прогревает его корпус. Датчики контролируют процесс нагрева. Как только температура достигает заданной, подача газа отключается, нагрев прекращается.

При открытии смесителя срабатывает датчик потока. Он дает сигнал плате о переключении трехходового клапана на обогрев ГВС. Когда смеситель закрывается, клапан переключается на систему обогрева. Некоторые модели оснащены режимом «быстрый старт». Тогда клапан периодически переключается, подогревает и первый, и второй теплообменник.

В стенках теплообменника могут поваляться со временем микротрещины

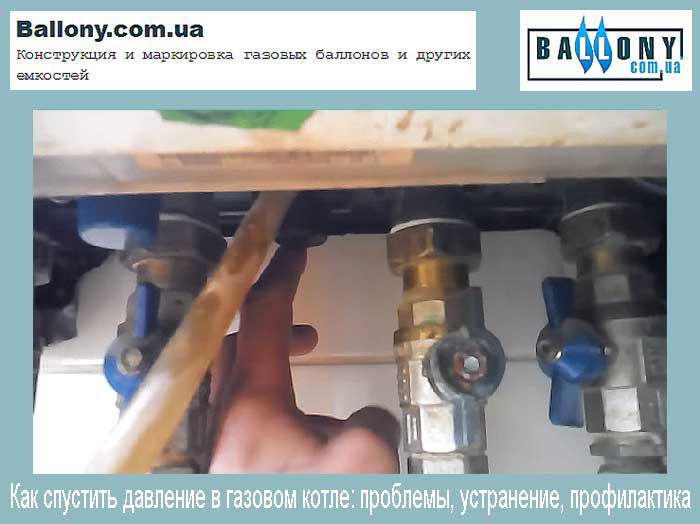

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Низкое давление воды в котле что делать

Если в радиаторах не обнаружено протеканий, то причина, почему пропадает давление, кроется в котле. Из-за чего это случается и как поднять (набрать, накачать, повысить) давление? Если вы часто подкачиваете воду, а котел не держит давление, есть вероятность, что в теплообменнике образовались микротрещины. При нагревании котла трещины увеличиваются и происходит утечка. Срочно требуется вмешательство специалиста или можно свищ устранить своими руками.

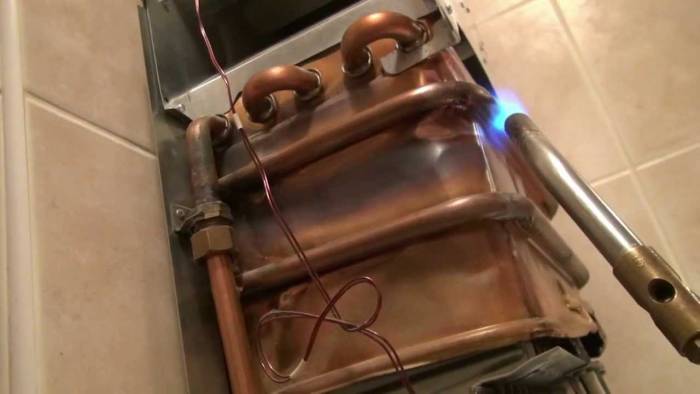

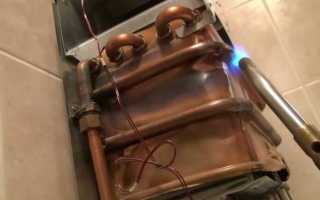

Пайка теплообменника Причина появления микротрещин — износ теплообменника, частое промывание реагентами, плохое качество металла, из которого он изготовлен, гидроудары при резком увеличении давления в магистрали. Случаются они, как правило, после аварий в водопроводных магистралях. Места, где есть микротрещины, можно определить по слою накипи. Если снять теплообменник несложно, можно попытаться их запаять. Битермические теплообменники практически невозможно отремонтировать из-за конструктивных особенностей, его придется менять. В котле не поднимается (не набирает) давление, когда течет подпитывающий кран. Если напор в магистрали выше давления в котле, жидкость через кран подпитки увеличивает напор в котле до критической точки, происходит сброс через предохранительный клапан. В результате этого напор уменьшается, вода с системы отопления передавливает жидкость в водопроводе и отопительной системе. Закройте кран, проверьте герметичность его соединения или поменяйте, в случае неисправности. Выключается (падает) давление до 0 при неисправности трехходового клапана. В клапан могут попасть большие куски накипи или ржавчины, которые препятствуют протоку, прочистите клапан. Проблема с расширительным баком может стать причиной изменения давления. При нагревании увеличивается объем воды в системе, этот излишек поступает в расширительный бак. Внутри бака находится резиновая мембрана. Пространство между внешней стенкой и мембраной бака заполняется газом. Излишек жидкости заполняет мембрану и происходит сброс давления в отопительной системе. Газ выравнивает излишний напор. После того, как температура падает, жидкость опять поступает в систему. При утечке газа этого не происходит. Причина неправильной работы компенсационного бака — изношенный ниппель, который нужно заменить. Хуже, когда порвалась мембрана, придется менять сам бак.

Расширительный бак в разрезе Для подкачки воздуха в компенсационный бак можно воспользоваться автомобильным насосом. Как добавить (подать, подкачать) давление в расширительном бачке?

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур

В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости

Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
